诺亘(上海)工业自动化有限公司是一家集研发、生产(委托生产)、销售为一体的高新技术企业。主导产品为折弯机专用激光安全保护装置,板料伴随系统,激光位置定位系统,角度检测系统等,产品主要用于保护操作工在生产中的安全,有效防止工伤发生;节省人工成本;提高生产效率;保证折弯过程...
公司主导产品为激光安全保护装置,在折弯机安全领域有着40余年的丰富经验,产品和技术均处在世界首屈一指的地位。 拥有技术卓越,理念先进的设计团队,在技术不断创新的同时,高度重视行业国内外安全法律法规,产品在海内外市场均占有很大份额。...
激光安全保护装置全面保护了折弯机操作工人身安全,避免了由于机床上滑块的快速运动而产生的危险。 保护区域固定在刀尖下方并随着模具同步运动,确保了模具高速下行时下面的任何物体在接触刀尖前必先进入产生的保护区域。一旦有遮挡物 (如工人手指)进入保护区域,会立即发出信号并中断滑...
工厂建立标准化的流水线作业, 配备了现代化的装配线,自动化测试系统,机械加工,UV印刷车间。所有产品的零部件加工均独立完成,颠覆了传统式的加工外包方式,保证了交货的及时性和产品质量的稳定性。 NUOVA ELETTRONICA 2016年正式进入中国市场,在上海设立子公司,即诺亘(上海)工业自动化有限...
...
...

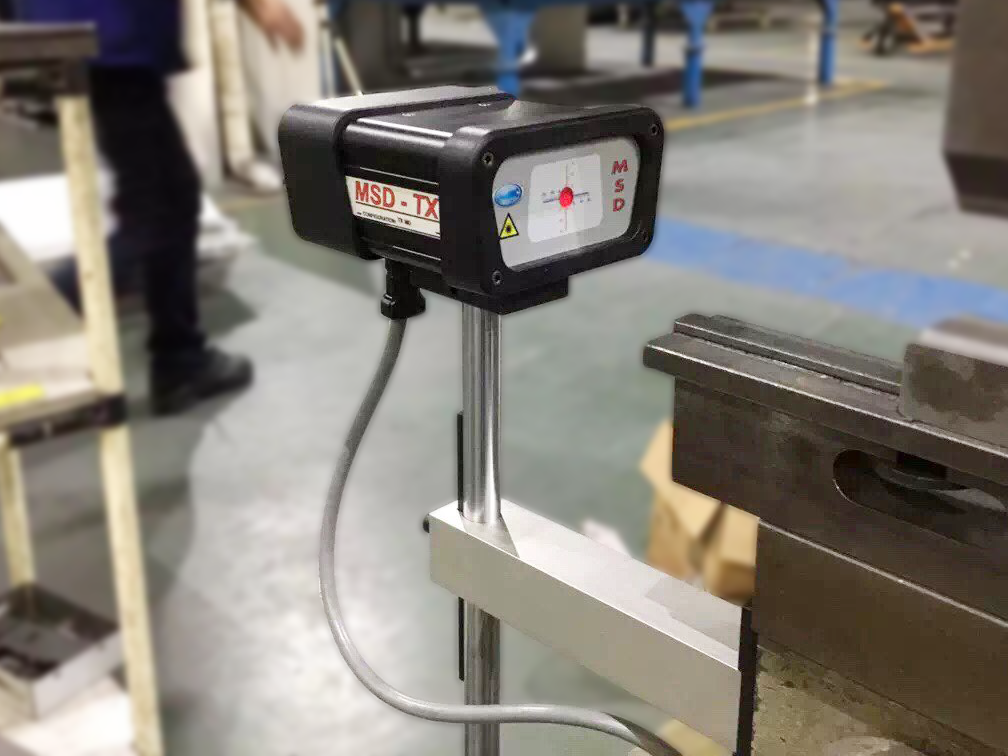

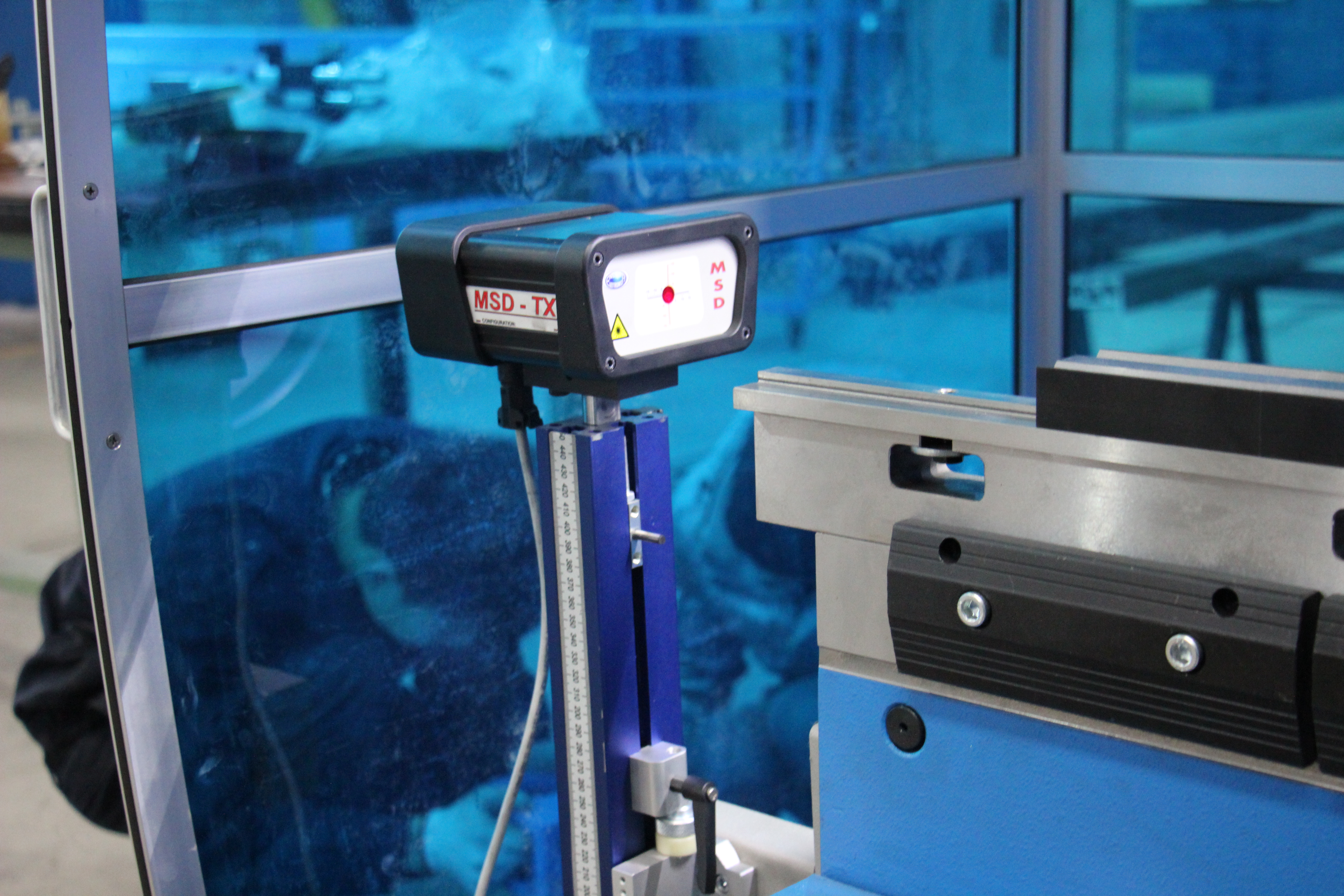

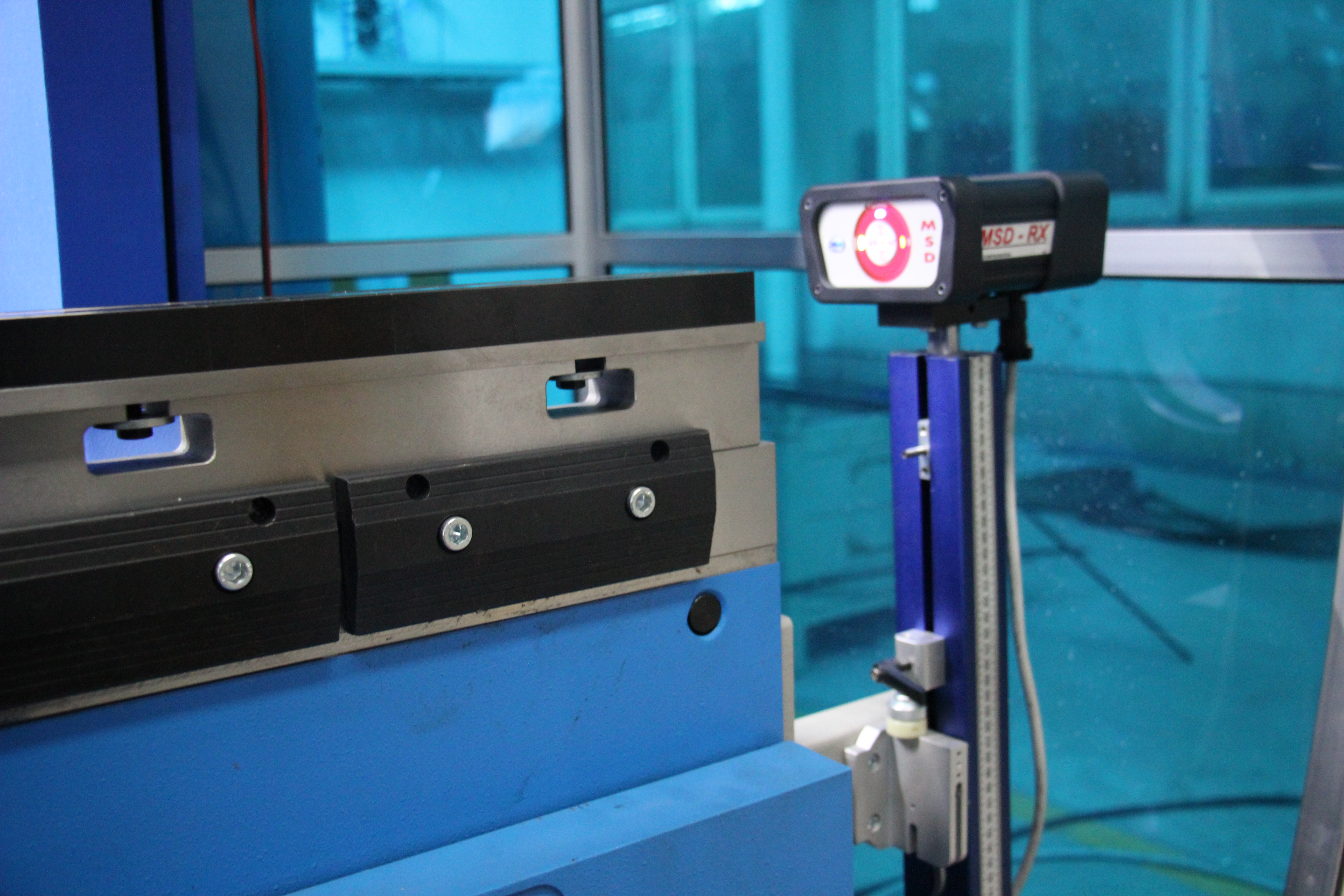

MSD激光保护避免折弯机操作工由于机床上梁的快速运动而产生的危险,MSD可安装在上梁或下梁工作台上。

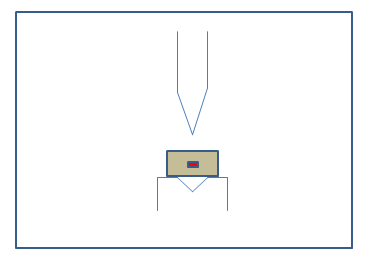

在刀尖的下方区域分别由一对发射及接收端形成激光束对射,从而产生了由一根激光束在折弯机长度方向的一个探测区域。
任何不透明的遮挡物进入刀尖下方中断激光束MSD就会立即发出信号并通过数控系统停止上梁的运行。
最大程度的减少了生产过程中意外事故的发生,保证生产安全有序的进行。
Ø CLASS 1M单点激光发射器
Ø 安全等级达CAT.4以及SIL3
Ø 防护等级IP65
Ø 系统响应时间为5MS.
Ø 单传感器光电接收器
Ø 速度转换点最小可达5MM
Ø 防护距离最大可达15MM
Ø 配有LED指示灯显示各种状态
Ø 工作温度-10°C -50°C
MSD最重要的任务是在最大限度内探测在监测区域内的任何物理性不透光元素的进入。

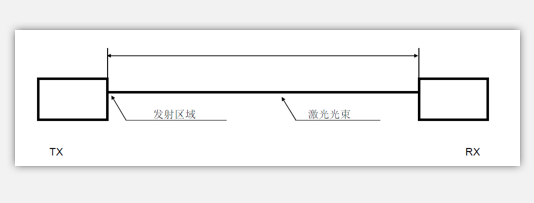

该监测区域是由发射端和接收端所发射和接收的激光光束所界定。由发射端发出单束可见激光,接收
端来接收所发出的光束,从而产生了由一根激光光束形成的探测区域。任何不透光的遮挡物进入该区
域中断激光束,MSD就会立即中断信号并通过控制系统停止设备的运行。
这些功能的实现是通过两路OSSD(输出开/关信号)来完成。发射端所发出的光束精确得被接收端所
接收时,OSSD处于ON状态。反之,发射端所发出的光束不能精确被接收端所接收(比如在监测区域内
有外来元素进入)或是MSD供电不足时,OSSD处于OFF状态。
当OSSD(输出开/关信号)被正确接入危险设备的控制系统中, 并处于ON的状态下时,能够控制该设
备的运行;反之在OFF的状态下能够禁止或中段该设备的运行。
保护区域
发射端产生一束不超过1 mW的可见激光, 若被接收端监测到,则将会构建一个监测区域,同时激活两个
OSSD的ON状态。

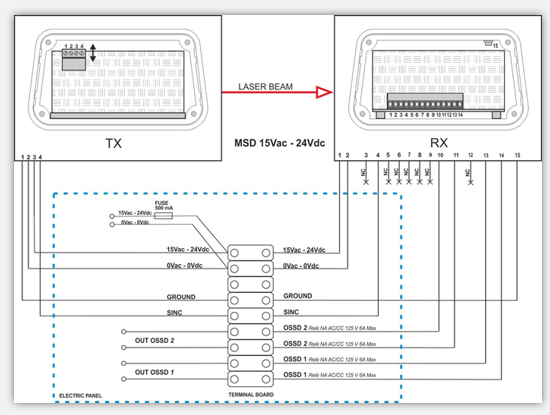

电路图
电学数据
· 发射机电压: 15Vac - 24Vdc;
· 接收机电压: 15Vac - 24Vdc;
· 耗电量: 10 W;
· OSSD输出需要2 A per 24 V cc/ac的;
光学数据
· 可见激光光源 670 nm;
· 发出光线强度不超过 1 mW;
· 光束幅散度大约 0,35 mrad;
· 接收机可接收角度£ 4° (总);
· 发射机放射激光束直径 = 6 mm; 接收激光束直径 = 3 mm
· 大气环境中运行最小距离 10 m;
综合数据
· 反应时间£ 15 ms;
· 介入时间£ 5 ms;
· 监测能力³ 6 mm;
· 设备外壳保护能力: IP 65;
· 自检时间: 1 ms;
· 可运行温度 0°C 50°C;
· 发射机包装尺寸 (电缆密封套除外): 141mm X 128 mm X 72 mm
· 接收机包装尺寸 (电缆密封套除外): 141mm X 128 mm X 72 mm
· 发射机质量: circa 695 g ± 5 g
· 接收机质量: circa 765 g ± 5 g

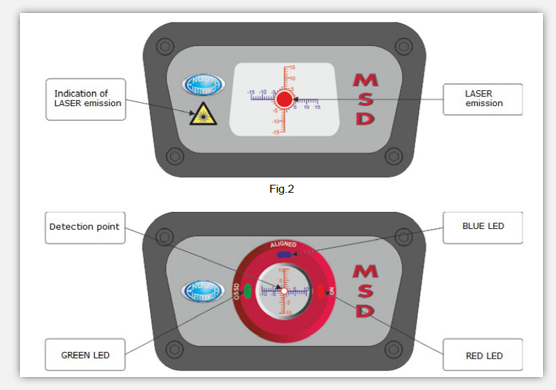

发射端
接收端
